1.32 اینچ TFT LCD Screen رزولوشن 360*360 Smart Watch Screen

ESHX132R-IC61-TP-RF یک ماژول LCD گرد IPS TFT فشرده 1.32 اینچی با صفحه لمسی خازنی OGS (سنسور روی شیشه) است. این ماژول شامل اجزای ضروری مانند پنل TFT، آی‌سی درایور TFT (GC9C01)، مدار چاپی انعطاف‌پذیر (FPC)، نور پس‌زمینه، سنسور لمسی خازنی OGS و آی‌سی درایور لمسی (CST816D) است که راه‌حلی جامع و فشرده را ارائه می‌دهد.

این ماژول با رزولوشن 360x360 پیکسل RGB بر روی پس‌زمینه سیاه و روشنایی معمول 400 کاندلا بر متر مربع، تصاویر واضح و زنده‌ای را ارائه می‌دهد. صفحه لمسی خازنی، عملکرد لمسی پاسخگو را اضافه می‌کند و تعامل روان کاربر را امکان‌پذیر می‌سازد و آن را برای کاربردهایی که نیاز به رابط کاربری کاربرپسند دارند، ایده‌آل می‌سازد.

ESHX132R-IC61-TP-RF برای تطبیق‌پذیری طراحی شده است و دارای رابط QSPI برای TFT و رابط I2C برای پنل لمسی است. این طراحی سازگاری با میکروکنترلرهای مختلف مانند 8051، PIC، AVR، ARDUINO، ARM و Raspberry Pi و طیف گسترده‌ای از کاربردها از جمله سیستم‌های تعبیه‌شده، دستگاه‌های صنعتی، پوشیدنی‌ها، پخش‌کننده‌های MP3، سیستم‌های امنیتی، تجهیزات پزشکی، لوازم الکترونیکی مصرفی و دستگاه‌های دستی را تضمین می‌کند.

FPC ماژول با کانکتور برد به برد (B2B) طراحی شده است که اتصال آسان و مستقیم به کانکتور B2B روی PCB شما را امکان‌پذیر می‌سازد. این امر ادغام را ساده کرده و اتصال ایمن و قابل اعتماد را تضمین می‌کند.

الف. پارامترهای فنی

ب. داده‌های TP

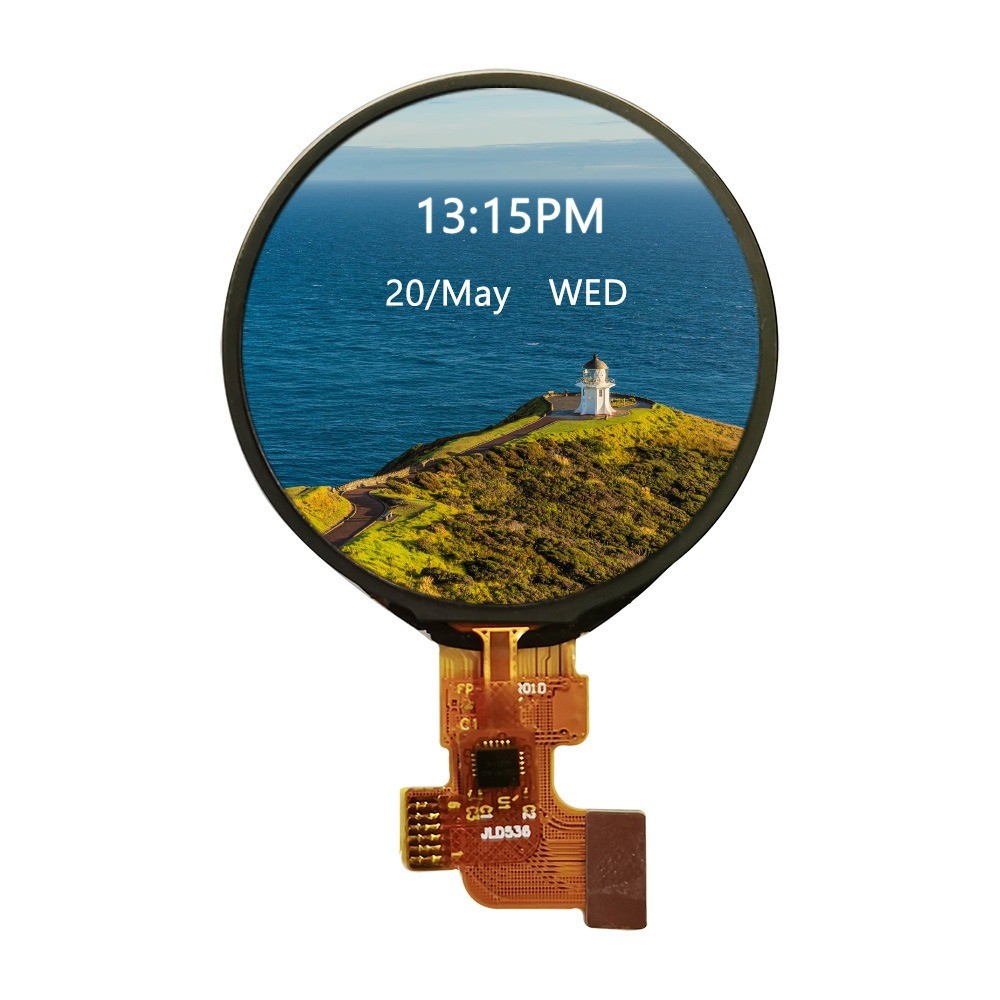

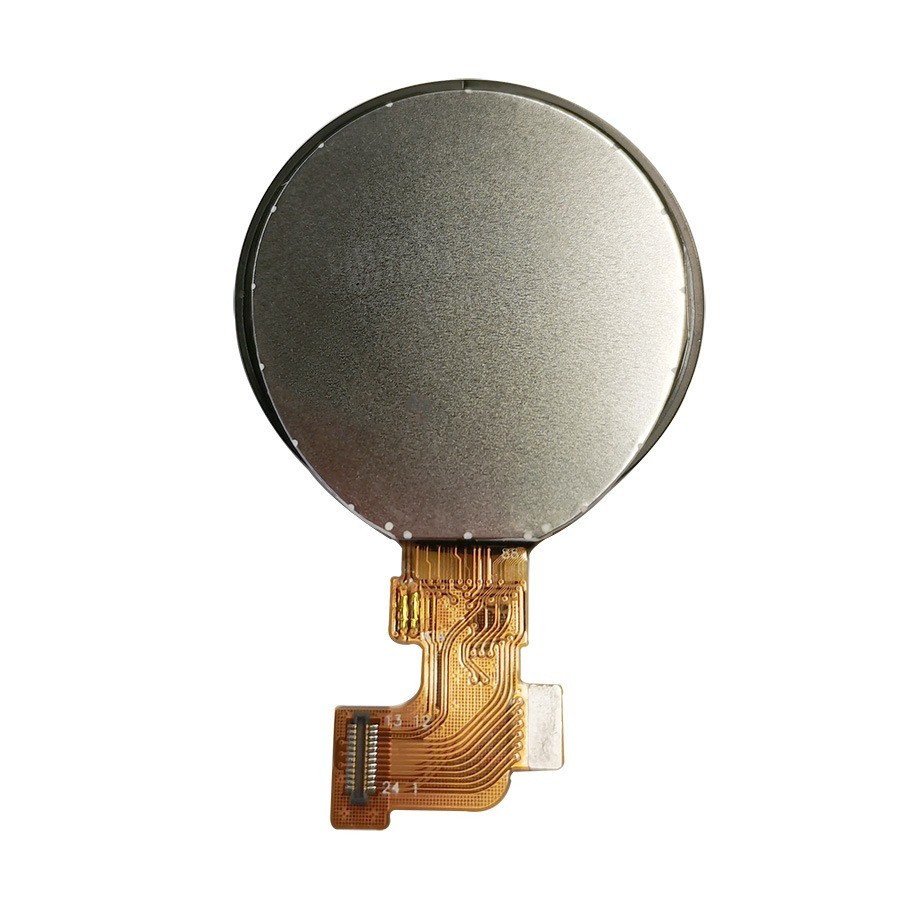

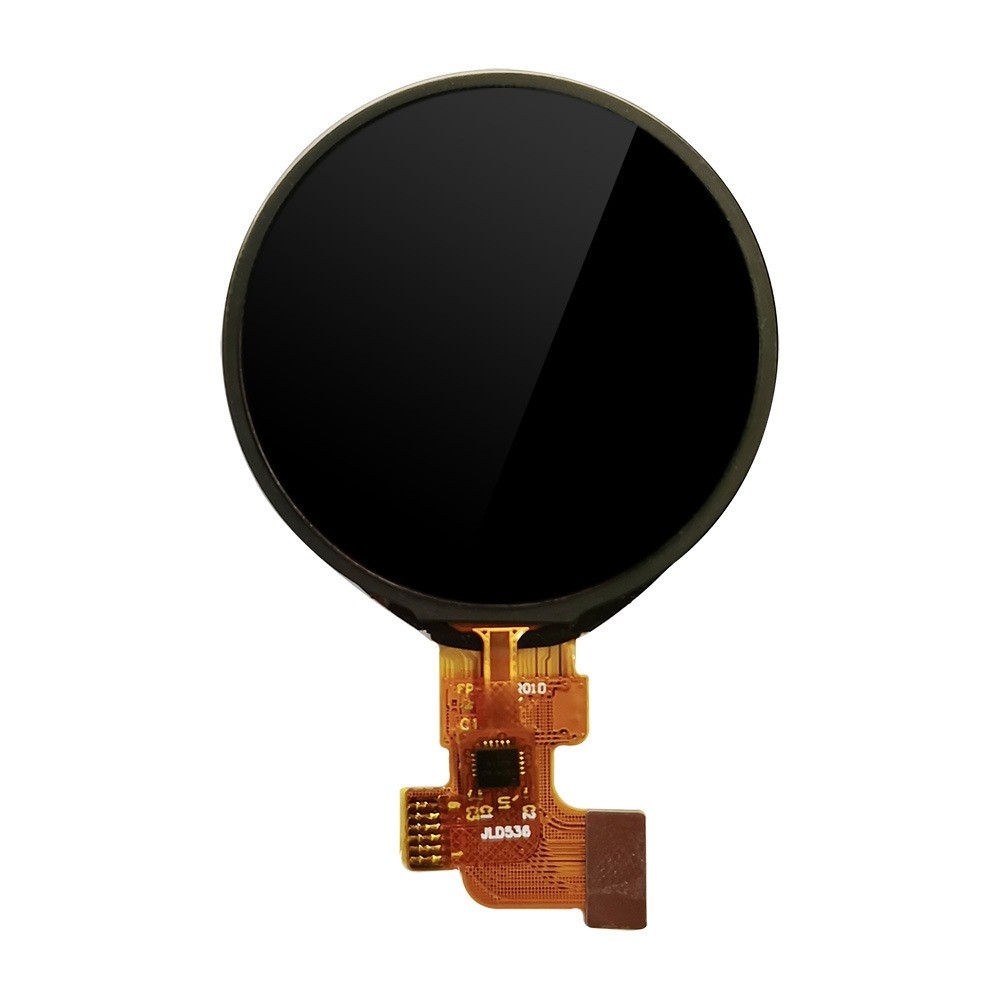

ج. تصویر محصول

د. نقشه

هـ: دانش محصول TFT

نمودار جریان ورودی زیرلایه TFT و ورودی زیرلایه CF به شرح زیر است


ساختار TFT  به شرح زیر است

و: اطلاعات شرکت

مزیت هوآشین:
1. پایگاه کارخانه واقع در شهر داخلی که مقرون به صرفه است
2. پیشرفته‌ترین تجهیزات جدید که می‌تواند کیفیت را پایدار نگه دارد
3. اکثر فرآیندها با استفاده از تجهیزات کاملاً خودکار که کارایی و کیفیت پایدار دارند
4. مهندسان حرفه‌ای و رهبران تولید که بیش از 20 سال در زمینه LCD کار کرده‌اند
5. طراحی خود برای محصول سفارشی

گواهینامه‌های ما
1.ISO14001/
2.ISO9001/IATF16949
3.SGS ماژول LCD

• شرکت هوآشین تکنولوژی (انشی) با مسئولیت محدود
• هوبی. انشی
• تاریخ تأسیس: 2009
• شرکت با فناوری بالا که عمدتاً بر تحقیق و توسعه، تولید و فروش LCD، LCM، TFT، نور پس‌زمینه، OLED تمرکز دارد
• LCD شامل: سری‌های VA، TN، HTN، STN، FSTN، CSTN و سایر سری‌ها
• LCM شامل: سری‌های COB، TBA، COG، TP، نور پس‌زمینه LED و سایر سری‌ها
• سرمایه ثبت شده: بیست میلیون
• کارکنان فعلی: 500+
• تحقیق و توسعه 10% را تشکیل می‌دهد
• کنترل کیفیت 15% را تشکیل می‌دهد

ز: ظرفیت تولید

ح: کاربرد محصول

1. ناوبری خودرو و پرینتر

2. تماس تصویری و تبلیغات

3. دستگاه‌های خودرو و پزشکی

4. تجهیزات تناسب اندام و دستگاه‌های دستی

5. کنترل صنعتی و لوازم خانگی

ط: ویژگی‌های نمایشگر TFT

1. کیفیت تصویر: نمایشگرهای TFT کیفیت تصویر عالی با وضوح بالا، شفافیت و دقت رنگ ارائه می‌دهند.

2. زمان پاسخگویی: نمایشگرهای TFT زمان پاسخگویی سریعی دارند، به این معنی که می‌توانند پیکسل‌ها را به سرعت روشن و خاموش کنند.

3. زوایای دید: نمایشگرهای TFT معمولاً زوایای دید وسیعی را ارائه می‌دهند و به صفحه اجازه می‌دهند تا از موقعیت‌ها و زوایای مختلف بدون تغییر رنگ قابل توجه یا از دست دادن کیفیت تصویر، به وضوح دیده شود.

4. بهره‌وری انرژی: نمایشگرهای TFT در مقایسه با سایر فناوری‌های نمایشگر، کم مصرف هستند.

5. اندازه و انعطاف‌پذیری: نمایشگرهای TFT می‌توانند در اندازه‌های مختلف تولید شوند، از صفحه‌های کوچک برای دستگاه‌های دستی گرفته تا پنل‌های بزرگ برای تلویزیون‌ها و مانیتورها.

6. نور پس‌زمینه: اکثر نمایشگرهای TFT برای روشن کردن صفحه به سیستم نور پس‌زمینه، مانند نور پس‌زمینه LED (دیود ساطع کننده نور) نیاز دارند.

7. کاربردهای گسترده:

ی: آیا محدودیت یا اشکالاتی در استفاده از نمایشگرهای TFT وجود دارد؟

1. زوایای دید محدود:

2. نسبت کنتراست محدود

3. نور پس‌زمینه و مصرف برق

4. زمان پاسخگویی و تاری حرکت

5. انعطاف‌پذیری محدود

6. گستره رنگ محدود
